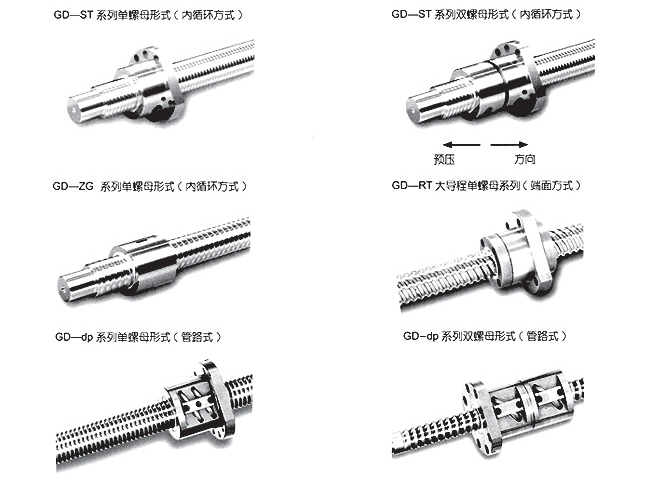

滚珠丝杠分类 表I-3-1GD滚珠丝杠基本型号
|
系列
|
导程(mm)
|
循环方式
|
预压方式
|
滚珠丝杠类型
|
螺母形式
|
|
GD-MT系列
|
2、4
|
内循环(Deflector)
|
无预压或轻预压
|
φ12以下微型螺杆
|
H型或F型单螺母
|
|
GD-ST系列
|
5、10
|
内循环(Deflector)
|
无预压或轻预压
|
φ16~φ63螺杆
|
H型单螺母、双螺母
|
|
GD-dp系列
|
5、10
|
内循环(Deflector)
|
无预压或轻预压、重预压
|
φ16~φ63螺杆
|
F型单螺母、双螺母
|
|
GD-RT系列
|
16、20、25、32、40、50
|
端面式(Section)
|
无预压
|
φ16~φ50螺杆
|
H型端面式单螺母
|
|
GD-ZG系列
|
4、5、10
|
内循环(Deflector)
|
无预压或轻预压
|
φ12~φ63螺杆
|
直桶式单螺母、双螺母
|
|
GD-LG系列
|
10、20
|
外循环(Tube)
|
轻预压、重预压
|
φ80以上需要预定
|
F型法兰单、双螺母
|
选型Flow chart
在众多的滚珠丝杠形式和尺寸中，用户欲选择理想的滚珠丝杠副，首先考虑所需滚珠丝杠副的承载载荷，移送距离，移送速度与加速度，定位精度，轴向钢性，使用寿命，使用环境（振动、冲击、灰尘等），润滑要求等条件，然后按以下表中所示的步骤进行。
|
顺序
|
使用条件
|
选型变动数据
|
备注
|
|
1
|
位置定位精度
|
E300累计导程精度
|
参见：导程精度表
|
|
2
|
①电机RPM/min(Nmax)
②所需进给速度（Vmax)
|
根据移送速度选择导程
|
L≥Vmax/Nmax
|
|
3
|
所需移送间距
|
有效螺纹部位长度+两端加工部位
|
有效螺纹=移送间距+螺母长+冲程余量约50~1000mm
|
|
4
|
①所需负荷量(包括工作台质量)
②进给速度变化要求
|
平均轴向荷重
均速度与加速度
|
参见：
|
|
5
|
根据设备性能考虑安全系数
①容许轴向荷重
②容许临界转速
|
选择轴径、使用钢珠、螺母基本动静荷重
|
参见：
|
|
6
|
根据设备性能确定以下数据
①热变形与导程精度
②预压方式与轴向间隙
③驱动扭矩
|
选择累计导程目标值、轴向钢性、驱动电机类型
|
参见：
|
|
7
|
根据设备周边环境确定以下几点：
①润滑方式
②防锈、防振处理
③安装时的注意事项，使用配件
|
选择润滑油，工作台面设计，选用轴支撑配件，两端加工部位设计
|
参见:
|
注：以上订购前必须做的技术参数整理工作，然后把所需的滚珠丝杠图纸传真到GOLDEN营业部
滚珠丝杠使用精度等级
表A-I-4.2.1滚珠丝杠使用精度等级表
|
使用用途
|
车床
|
镗床铣床
|
车削加工中心机械
|
钻铣加工中心机械
|
磨镗加工中心机械
|
磨床
|
放电加工机械
|
放电加工机械线切割机械
|
高速冲床
|
雷射加工机械
|
木工机械
|
|
轴向线
|
X
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
Z
|
XY
|
XY
|
Z
|
|
|
精度等级
|
CO
|
○
|
|
|
|
|
|
|
|
○
|
○
|
○
|
|
|
|
|
|
|
|
|
|
|
C1
|
○
|
|
○
|
|
○
|
|
|
|
◎
|
◎
|
○
|
○
|
○
|
|
○
|
○
|
|
|
|
|
|
C2
|
○
|
|
○
|
○
|
○
|
○
|
|
|
|
|
◎
|
○
|
○
|
○
|
◎
|
○
|
|
|
|
|
|
C3
|
◎
|
○
|
◎
|
○
|
○
|
○
|
○
|
|
|
|
|
◎
|
◎
|
◎
|
◎
|
◎
|
○
|
○
|
○
|
|
|
C5
|
◎
|
◎
|
◎
|
◎
|
◎
|
◎
|
◎
|
◎
|
|
|
|
◎
|
|
|
|
○
|
◎
|
◎
|
◎
|
◎
|
|
C7
|
|
|
|
|
|
|
|
○
|
|
|
|
|
|
|
|
|
|
|
|
◎
|
|
C10
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
○
|
|
使用用途
|
普通车床、专用车床
|
半导体、电子相关设备
|
工业机器人
|
冶炼钢铁机械设备
|
注塑成形机械
|
三次元测量仪
|
办公事务设备
|
影像处理设备
|
核能源
|
航空机械
|
|
曝光设备
|
化学处理设备
|
焊线机械
|
探针检测仪
|
电子零件插入机
|
印刷电路板钻孔机
|
直交坐标系
|
垂直多关节系
|
圆筒坐标系
|
原子控制棒
|
吸震波设备
|
|
组合
|
其他
|
组合
|
其他
|
|
精度等级
|
C0
|
|
○
|
|
|
○
|
|
|
|
|
|
|
|
|
|
○
|
|
○
|
|
|
|
|
C1
|
|
◎
|
|
◎
|
◎
|
|
○
|
|
|
|
|
|
|
|
◎
|
|
◎
|
|
|
|
|
C2
|
|
|
|
○
|
◎
|
○
|
○
|
○
|
|
|
|
|
|
|
○
|
|
|
|
|
|
|
C3
|
○
|
|
○
|
○
|
|
○
|
◎
|
○
|
|
○
|
|
○
|
|
|
|
|
|
○
|
|
○
|
|
C5
|
◎
|
|
○
|
|
|
◎
|
○
|
◎
|
○
|
◎
|
○
|
○
|
|
○
|
|
○
|
|
◎
|
|
◎
|
|
C7
|
◎
|
|
◎
|
|
|
|
|
○
|
◎
|
○
|
◎
|
◎
|
○
|
◎
|
|
◎
|
|
○
|
◎
|
|
|
C10
|
○
|
|
○
|
|
|
|
|
|
○
|
|
|
|
◎
|
○
|
|
○
|
|
|
○
|
|
○标准的精度等级级别
◎通用精度等级级别
轴向间隙配合与螺母组合
以下图表中表示滚珠丝杠的精度等级和相配合的轴向间隙，根据容许的配合间隙要求选择适应设备精度的间隙。以下表中所示的零间隙，若滚珠丝杠超过标准长度时容易出现过盈配合间隙，应引起注意。
表A-Ⅱ-4.3.1 精度等级和轴向配合间隙 (单位：mm)
|
|
Z
|
T
|
S
|
N
|
L
|
|
0
(预压型）
|
0.005
(轻预压型）
|
0.020
(微间隙型）
|
0.03~0.05
（间隙型）
|
0.05~0.2
(低精度传动型)
|
|
C0
|
0Z
|
0T
|
|
|
|
|
C1
|
1Z
|
1T
|
|
|
|
|
C2
|
2Z
|
2T
|
|
|
|
|
C3
|
3Z
|
3T
|
3S
|
|
|
|
C5
|
5Z
|
5T
|
5S
|
5N
|
|
|
C7
|
|
|
7S
|
7N
|
7L
|
表A-Ⅱ-4.3.2 丝杠轴的轴向配合间隙与精度等级 (单位：mm)
|
配合间隙级别
精度等级
丝杠轴径
|
滚珠丝杠有效螺纹部位标准长度
|
|
采用T级间隙配合
|
采用S级间隙配合
|
|
C0～C3
|
C5
|
C3
|
C5
|
C7
|
|
8～10
|
200
|
250
|
250
|
300
|
|
|
12～16
|
400
|
500
|
500
|
600
|
700
|
|
20～25
|
700
|
800
|
1000
|
1000
|
1000
|
|
32～40
|
800
|
1000
|
1500
|
1500
|
2000
|
|
50～63
|
1000
|
1200
|
2000
|
2000
|
2500
|
|
80～125
|
|
|
3000
|
3000
|
4000
|
注：1.表A-Ⅱ-4.3.1中N级和L级的轴向间隙通常应用在大径丝杠和超长（超标准长度）的大型滚珠丝杠副。
2.N级和L级配合间隙，在滚珠丝杠制作范围内不会出现过盈配合现象。
3.重预压型滚珠丝杠副，采用微量的过盈配合间隙。
|
