直线导轨安装方法7步详解 |
发布者:瑞和直线导轨 点击:2253 |

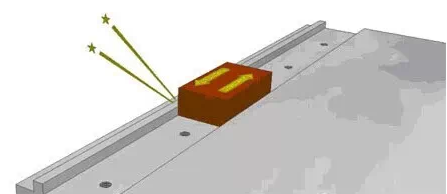

直线运动导轨的作用是用来支撑和引导运动部件,按给定的方向做往复直线运动。 直线导轨的安装步骤:1.在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。 注意: 直线滑轨在正式安装前均涂有防锈油,安装前请用清洗油类将基准面洗净后再安装,通常将防锈油清除后,基准面较容易生锈,所以建议涂抹上黏度较低的主轴用润滑油。

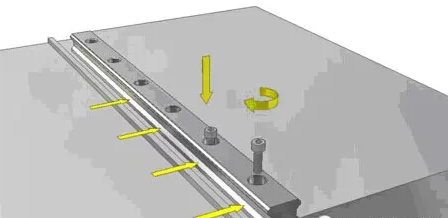

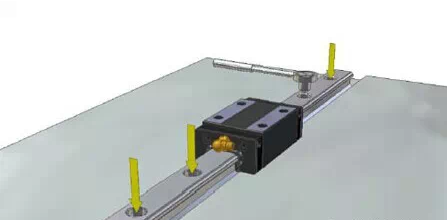

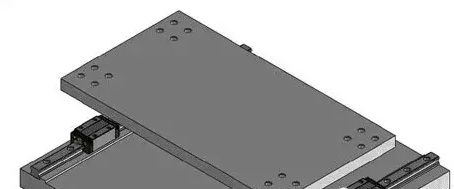

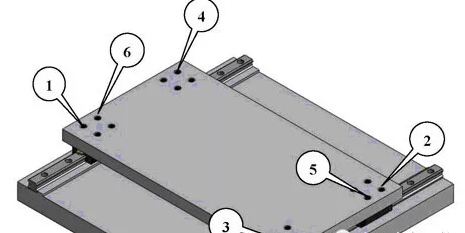

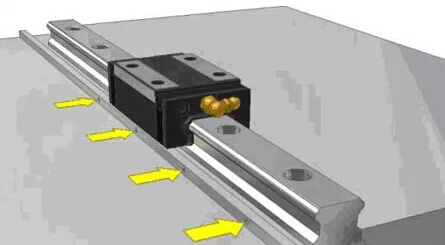

2.将主轨轻轻安置在床台上,使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。 3.由中央向两侧按顺序将滑轨的定位螺丝稍微旋紧,使轨道与垂直安装 面稍微贴合。顺序是由中央位置开始向两端迫紧可以得到较稳定的精度。垂直基准面稍微旋紧后,加强侧向基准面的锁紧力,使主轨可以确实贴合侧向基准面。 4.使用扭力扳手,依照各种材质锁紧扭矩将滑轨之定位螺丝慢慢旋紧。 5.使用同安装方式安装副轨,且个别安装滑座至主轨与副轨上。 6.轻轻安置移动平台(table)到主轨与副轨的滑座上。 7.先锁紧移动平台上的侧向迫紧螺丝,安装定位后将在依照下列顺序进行 直线导轨产品广泛应用于各种自动化设备,如电脑绣花机,激光雕刻、PCB钻孔、丝网印设备,SMT设备、半导体生产设备,自动化夹具,超声波焊接设备、喷绘设备、喷涂设备,印刷设备,医疗器械、木工机械,玻璃机械,机械手,水晶磨球机,三座标测绘仪,火花机、线切割机械、数控机床、磨床等机加中心,要求定位精度高的装置,各种生产线维修、设备改造等领域。作为精密定位部件,可获得紧凑、省时省力、可靠、可互换等优质效果。 |
