导轴滑动单元

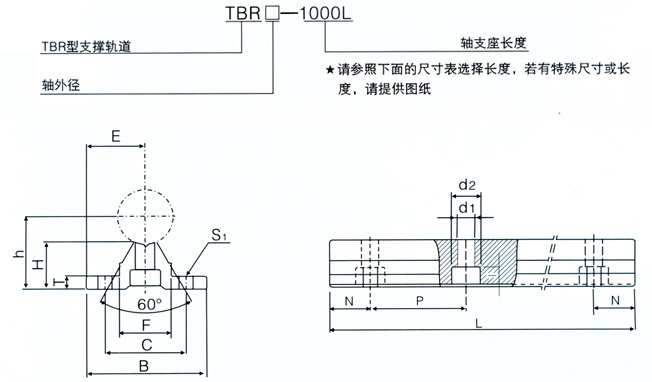

TBR
型号
轴外径
重量（kgf/m）
E
h
B
H
T
F
C
S1
d1×d2×i
TBR16
ф16
 25 22.14 50 14.96 6 18.71 37
ф5.5
5.5×9.5×5.4
1.00
TBR20
ф20
 37.5 29.01 55 19.37 8 18.96 40
ф5.5
5.5×9.5×5.4
1.80
TBR25
ф25
 32.5 31.97 65 20.14 10 20 45
ф6.6
6.6×11×7
2.05
TBR30
ф30
 37.5 36.52 75 22.45 12 22.96 55
ф6.6
6.6×11×9
2.80

型号
TBR16
TBR20
TBR25
TBR30
标准长度
L
190
340
640
940
340
640
940
1240
250
450
850
1250
450
850
1250
1450
N
20
20
25
25
P
150
150
200
200
最大长度
4000
4000
6000
6000

（当组装轴及轴支座时，长度及尺寸参照TB系列，若有特殊要求需提供图纸。滑块有特定的表示方法。）

型号
轴径
额定载荷
重量
尺寸
单元
滑块★★
动载C（N）
静载C0（N）
滑块（kgf）
轨道（kgf/m）
D
h
H
E
TBR16S
TBR16UU
ф16
392
490
0.18
2.45
31
22.14
40
25
TBR20S
TBR20UU
ф20
784
1176
0.30
3.60
34
29.01
50
27.5
TBR25S
TBR25UU
ф25
1568
2352
0.60
5.60
41
31.97
60
32.5
TBR30S
TBR30UU
ф30
1764
2940
0.90
8.00
45.5
36.52
70
37.5

型号
尺寸（mm）
W
G
A
B
T
M
S1
J
K
S2
C
N
P
TBR16S
62
26
8
50
6
42
M5
50
30
ф5.5
37
20
150
TBR20S
68
31
10
55
8
51
M6
54
37
ф5.5
40
20
150
TBR25S
82
41
12
65
10
65
M8
65
50
ф6.6
45
25
200
TBR30S
91
48
12
75
12
75
M8
75
60
ф6.6
55
25
200
