PRODUCTS INFO

数控精密工作台

数控精密工作台简介

1、单坐标台 RHDZ

2、双坐标台 RHSZ

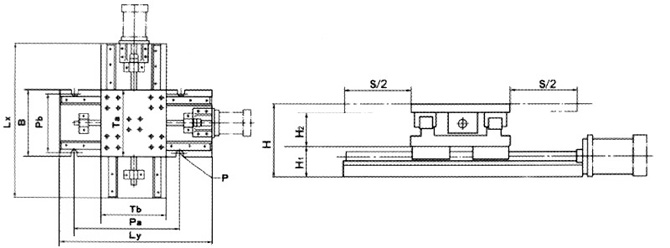

双坐标台 RHSZ

工作台尺寸系列

编号	行程	长度		宽度	高度			基座安装尺寸			承载台尺寸		重量
编号	S(上×下）	L_x	L_y	B	H	H₁	H₂	P	Pa	Pb	Ta	Tb	kgf
RHSZ-2525	250×250	580	580	240	200	90	90	4-R9	300	200	240	240	85
RHSZ-3030	300×300	640	640	240	200	90	90	4-R9	300	200	240	240	100
RHSZ-4040	400×400	700	700	240	200	90	90	4-R9	300	200	240	240	110
RHSZ-5050	500×500	840	840	280	220	95	95	6-R9	300	240	280	280	120
RHSZ-5060	500×600	840	920	280	220	95	95	6-R9	300	240	300	300	130
RHSZ-5070	500×700	840	1040	280	220	95	95	6-R9	300	240	300	300	140
RHSZ-5080	500×800	840	1120	320	240	105	105	6-R9	300	280	300	320	145
RHSZ-5090	500×900	840	1250	320	240	105	105	8-R9	250	280	300	320	150
RHSZ-50100	500×1000	840	1400	360	240	105	105	8-R9	250	300	300	360	170

精度等级

编号	重复定位精度	定位精度	间隙	运动精度	X、Y运动的直角度	导轨安装直线度	台面运行平行度
RHSZ-2525	±0.005	0.030	0.005	0.030	0.030	0.020	0.030
RHSZ-3030		0.040		0.040	0.040
RHSZ-4040	±0.007	0.050
RHSZ-5050				0.050	0.060	0.030	0.040
RHSZ-5060		0.060
RHSZ-5070	±0.009			0.070
RHSZ-5080		0.070				0.040	0.050
RHSZ-5090
RHSZ-50100

注：1、上表所列为基本型。
2、电机安装方向与上图不符，定货时，请注明。
3、订货时电机及数控系统由用户选用订购。

　（返回）
